Фитинговая платформа 13-9004
Фитинговая платформа модели 13-9004 предназначена для перевозки универсальных крупнотоннажных контейнеров массой брутто 10, 20 и 30 тн в различном сочетании. Также данные платформы применяются для перевозки колесной техники и других негабаритных грузов.
Грузоподъемность составляет 68 тонн, длинна по осям автосцепок - 19,62 м., наличие деревянного пола.
Использование специализированной платформы 13-9004 имеет преимущества перед универсальными 14 метровыми платформами при условии перевозки груза длинна которого более 14 метров, так как в данном случае можно использовать одну специализированную платформу 13-9004 длинной 19,62 м вместо двух универсальных платформ длинной по 14 метров.

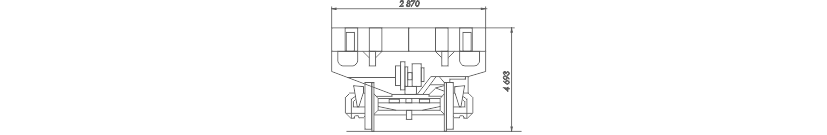

Схема | фото фитинговой платформы 13-9004
Технические характеристики модели
| Модель | 178 |
| Тип вагона: | Платформа 4-осная для перевозки большегрузных контейнеров с длиной рамы 18,4 м |
| Дополнительные характеристики | - |
| Особенность модели | Платформа фитинговая с торцевыми металлическими бортами для крупных контейнеров и колесной техники |
| Учетная специализация модели | Большегрузные контейнеры (тяжеловесные грузы) |
| Завод-изготовитель | ПО "Абаканвагонмаш" |
| Технические условия | ТУ 24.05 |
| Материал кузова | 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12 |
| Тележка | 18-100 |
| Год начала серийного производства | 1986 г. |
| Год окончания серийного производства | 1987 г. |
| Нормативный срок службы | 32 года |
| Грузоподъемность | |
|---|---|
| При равномерно распределенном грузе | 65 тн |
| При равномерно распределённом грузе на длине 3 м посередине | - |
| При равномерно распределённом грузе посередине боковых балок на длине 4,3 м | - |
| Масса тары | 23.0 (min) | 24.5 (max) |
| Максимальная расчетная статическая нагрузка от колесной пары на рельсы | 223.0 кН |
| Объем | 53.0 м3 |
| Наружные размеры | |
|---|---|
| Высота от уровня головки рельса | 1 722 мм |
| Габарит по ГОСТ 9238-2013 | 0-ВМ |
| Длина по осям сцепления автосцепок | 19 620 мм |
| Длина по концевым балкам рамы | 18 400 мм |
| Ширина по раме | 2 870 мм |
| Высота пола от уровня головки рельса | 1 322 мм |
| Высота автосцепки от уровня головки рельса | 1 040 мм ... 1 080 мм |
| Технические характеристики | |
|---|---|
| Количество осей | 4 шт |
| Ширина колеи | 1 520 мм |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Возможность установки буферов | нет |
| Конструкционная скорость | 120 км/ч |
| База платформы | 14 720 мм |
| Площадь пола | 52,5 м2 |
| Количество продольных бортов | отсутствуют |
| Количество торцевых бортов | 2 шт (высота - 400 мм) |
| Удельная площадь | 0,8 м2/т |
| Длина кузова внутри | 18 300 мм |
| Ширина кузова внутри | 2 870 мм |
| Количество упоров для крепления контейнеров, опрокидывающихся | 24 шт |
| Количество упоров для крепления контейнеров, стационарных | нет |
