Фитинговая платформа 23-469-07
Фитинговая платформа 23-469-07 предназначена для перевозки крупнотоннажных контейнеров.
Платформа позволяет размещать контейнеры типоразмеров 1А, 1АА, 1ААА, 1АХ, 1C, 1СС или 1СХ, груженые и порожние, в различных сочетаниях.
Также может использоваться для перевозки техники.

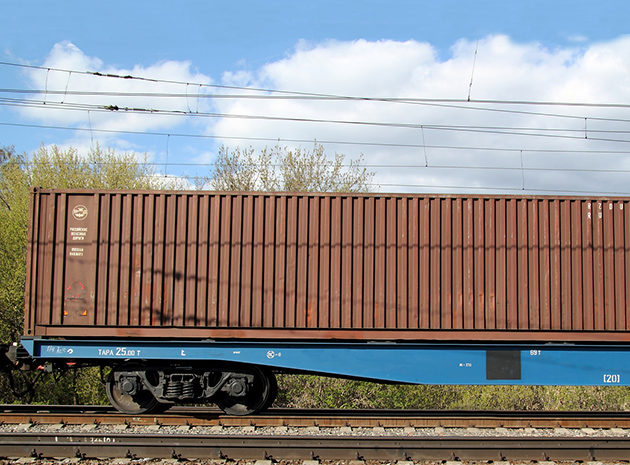

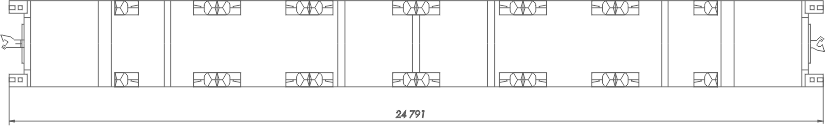

Схема | фото фитинговой платформы 23-469-07
Технические характеристики модели
| Модель | 880 |
| Тип вагона: | Платформа 4-осная для перевозки большегрузных контейнеров |
| Дополнительные характеристики | - |
| Особенность модели | Платформа с деревянным полом, 24 откидными фитингами, без бортов |
| Учетная специализация модели | Большегрузные контейнеры (тяжеловесные грузы) |
| Завод-изготовитель | АО "Завод металлоконструкций" |
| Технические условия | ТУ 3182-002-44297774-04 |
| Материал кузова | 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12 |
| Тележка | 18-100 |
| Год начала серийного производства | 1995 г. |
| Год окончания серийного производства | - |
| Нормативный срок службы | 32 года |
| Грузоподъемность | |
|---|---|
| При равномерно распределенном грузе | 69 тн |
| При равномерно распределённом грузе на длине 3 м посередине | - |
| При равномерно распределённом грузе посередине боковых балок на длине 4,3 м | - |
| Масса тары | 24.0 (min) | 25.0 (max) |
| Максимальная расчетная статическая нагрузка от колесной пары на рельсы | 230.5 кН |
| Максимальная расчетная погонная нагрузка | 36.5 кН/м |
| Объем | - |
| Наружные размеры | |
|---|---|
| Высота от уровня головки рельса | 1 320 мм |
| Габарит по ГОСТ 9238-2013 | 1-Т |
| Длина по осям сцепления автосцепок | 25 220 мм |
| Длина по концевым балкам рамы | 24 000 мм |
| Ширина по раме | 2 700 мм |
| Высота пола от уровня головки рельса | 1 255 мм |
| Высота автосцепки от уровня головки рельса | 1 040 .. 1 080 мм |
| Технические характеристики | |
|---|---|
| Количество осей | 4 шт |
| Ширина колеи | 1 520 мм |
| Наличие переходной площадки | нет |
| Наличие стояночного тормоза | есть |
| Возможность установки буферов | нет |
| Конструкционная скорость | 120 км/ч |
| База вагона | 19 000 мм |
| Площадь пола | - |
| Количество продольных бортов | отсутствуют |
| Количество торцевых бортов | отсутствуют |
| Удельная площадь | - |
| Длина кузова внутри | - |
| Ширина кузова внутри | - |
| Количество упоров для крепления контейнеров, опрокидывающихся | 24 шт |
| Количество упоров для крепления контейнеров, стационарных | 4 шт |
