Крытый вагон 11-280
Вагон предназначен для транспортировки тарно-штучных, пакетированных и некоторых видов сыпучих (зерно) грузов, требующих защиты от атмосферных осадков.
Ходовая часть состоит из двух 2-осных тележек модели 18-100, колесные пары которых оборудованы роликовыми подшипниками. Тележки могут устанавливаться на колесные пары с шириной колеи 1435 мм.
Кузов цельнометаллический. В каждой боковой стене имеются четыре загрузочных люка с вентиляционными решетками и дверной проем, который закрывается двумя продольно перемещающимися дверями.
Крыша цельнометаллическая, съемная при ремонте. Стены вагона и двери изнутри обшиваются фанерой хвойных пород. Крыша изнутри подшивается древесноволокнистыми плитами. Пол вагона может быть деревянным или металлическим из рифленого листа.
Внутри вагона предусмотрены элементы для крепления тарно-штучных грузов.

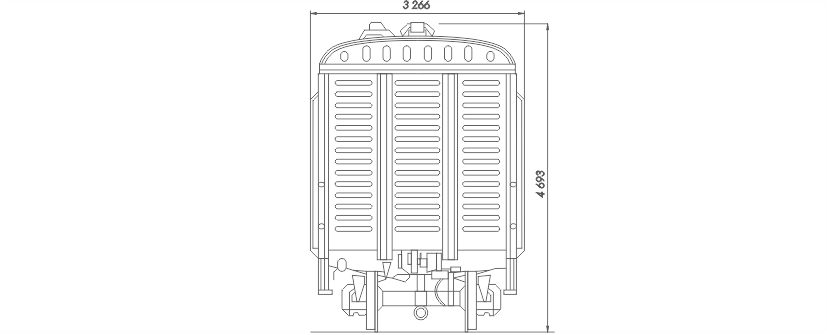

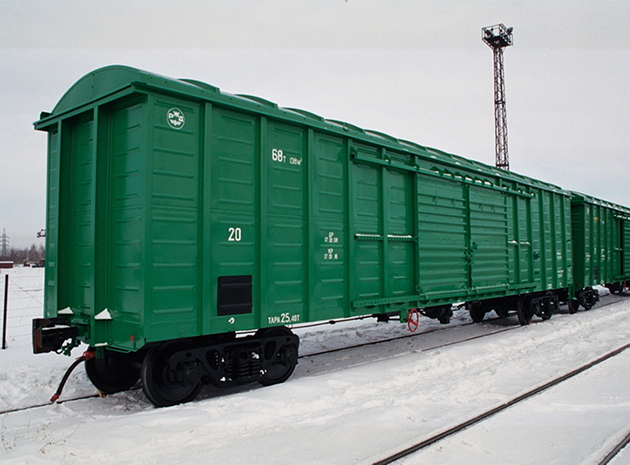

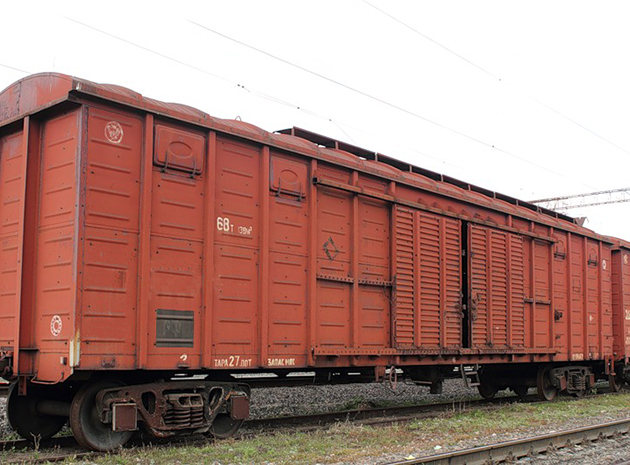

Схема | фото крытого вагона 11-280
Технические характеристики модели
| Модель | 33 |
| Тип вагона: | крытый 4-осный с объемом кузова 140 куб.м и более с уширенными дверными проемами |
| Дополнительные характеристики | - |
| Особенность модели | с уширенными дверными проемами |
| Учетная специализация модели | крытый универсальный |
| Завод-изготовитель | ОАО "Алтайвагон" |
| Технические условия | ТУ 24.05.949-90 |
| Материал кузова | 09Г2С, 09Г2Д, 09Г2, 09Г2СД-12 |
| Тележка | 18-100 |
| Год начала серийного производства | 1991 г. |
| Год окончания серийного производства | - г. |
| Нормативный срок службы | 32 года |
| Грузоподъемность | |
|---|---|
| Грузоподъемность | 68 тн |
| Масса тары вагона | 26 тн |
| Максимальная расчетная статистическая нагрузка от колесной пары на рельсы | 230.3 кН |
| Максимальная расчетная погонная нагрузка | 54.3 кН/м |
| Внутренние размеры вагона | |
|---|---|
| Высота | 2 860 мм |
| Ширина | 2 764 мм |
| Длина | 15 724 мм |
| Наружные размеры вагона | |
|---|---|
| Высота от уровня головки рельса: | 4 694 мм |
| Максимальная ширина | 3 266 мм |
| Габарит по ГОСТ 9238-2013 | 1-ВМ |
| Длина по осям автосцепок | 16 970 мм |
| Длина по раме | 15 750 мм |
| Высота пола от уровня головки рельса | 1 286 мм |
| Высота автосцепки от уровня головки рельса | 1 040 .. 1 080 мм |
| Размер дверного проёма | 3 802 x 2 334 мм |
| Другие характеристики | |
|---|---|
| База вагона | 12 240 мм |
| Площадь пола | 43.5 м2 |
| Объём кузова | 138 м3 |
| Загрузочные люки в боковой стене | 4 шт - 614 х 365 мм |
| Количество и тип дверей | по две с каждой стороны, раздвижные, несамоуплотняющиеся |
| Количество печных разделок в крыше | 2 (по требованию заказчика) |
| Возможность установки буфера | нет |
| Наличие стояночного тормоза | есть |
| Наличие переходной площадки | нет |
